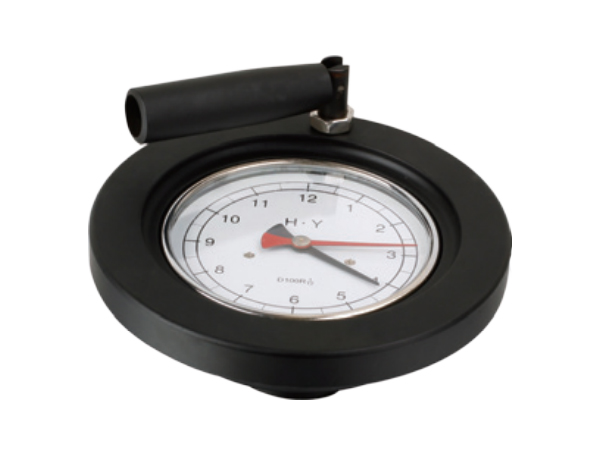

【產品名稱】 | 滿幅表盤手輪 |
【產品型號】 | TBL-3 |
【執行標準】 | |
【產品材質】 | (手輪)鋁合金 |
【表面處理】 | (手輪)黑色 |
【生產廠家】 | 象山華洋機床附件廠 |

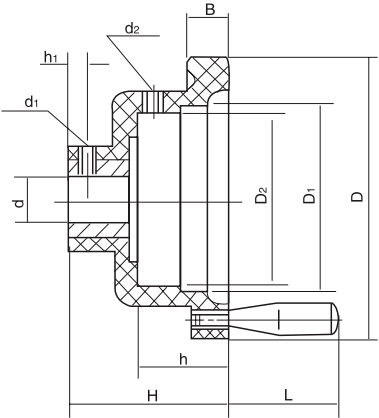

結構圖
參數尺寸
產品編號 | 主要尺寸 | 刻度盤 | 比率 | |||||||||
D | D? | D? | H | B | h | h? | L | d | d? | d? | i | |
TBL-3\16x160xi | 160 | 86 | 84.5 | 68 | 18 | 35 | 10 | 80 | 16 | M8 | M5 | 4、6、8、10、12、15、18、20、24、25、30、40、50、80、100 |
TBL-3\16x160xi | 160 | 107 | 105.5 | 68 | 20 | 35 | 10 | 80 | 16 | M8 | M5 | |
TBL-3\18x200xi | 200 | 107 | 105.5 | 75 | 20 | 40 | 10 | 80 | 16 | M8 | M5 |
