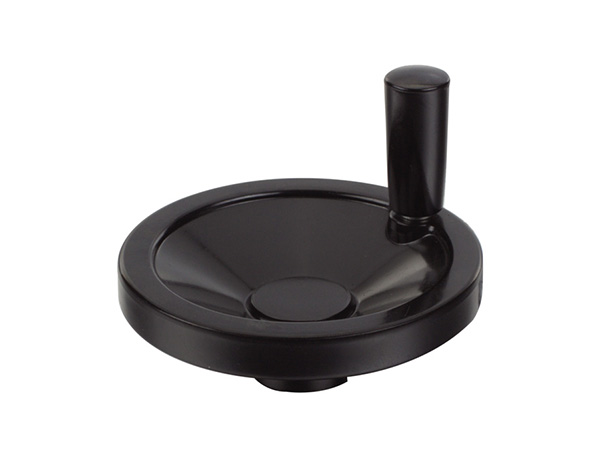

【產品名稱】 小手輪
【產品型號】 HY8313.2 【執行標準】 JB\T 7273.2-94 (GB4141.21-84) 【產品材質】 膠木 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情

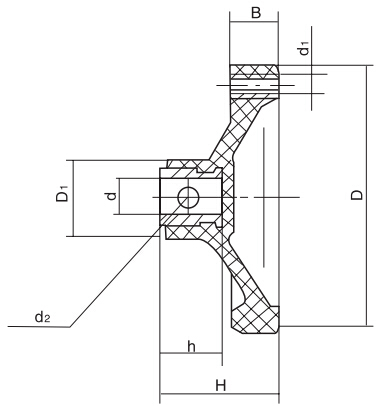

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| 膠木 | D | H | B | D? | d | h | d? | d? |
| HY8313.2\10x80 | 80 | 32 | 12 | 22 | 10 | 16 | M5 | 3 |
| HY8313.2\12x100 | 100 | 36 | 14 | 28 | 12 | 18 | M6 | 4 |
| HY8313.2\12x125 | 125 | 40 | 16 | 28 | 12 | 18 | M8 | 4 |
裝配類型：平式盲孔嵌套帶側銷孔。
特殊要求說明：安裝孔大小可按客戶要求加工定制。
