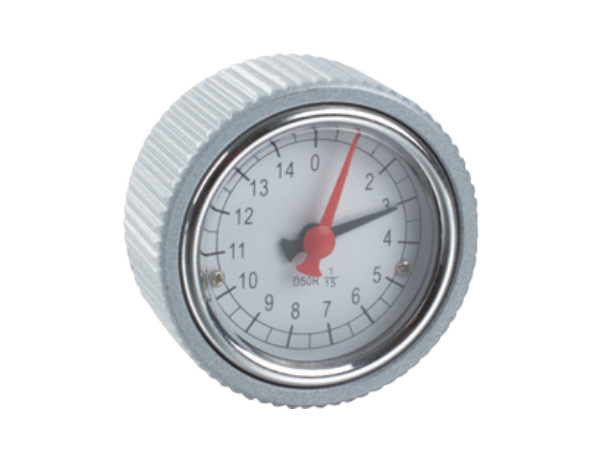

【產品名稱】 | 直紋表盤手輪 |
【產品型號】 | TBL-1 |
【執行標準】 | |
【產品材質】 | (外殼、刻度板)鋁合金、(窗屏)聚碳酸酯 |
【表面處理】 | (外殼)銀色 |
【生產廠家】 | 象山華洋機床附件廠 |

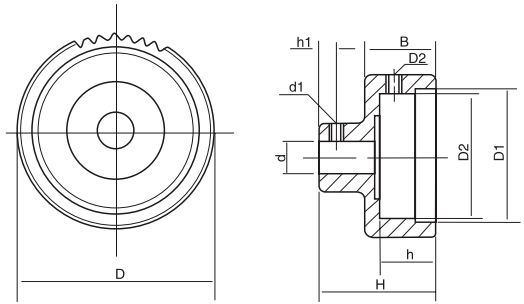

結構圖
參數尺寸
產品編號 | 主要尺寸 | 刻度盤 | 比率 | ||||||||
D | D? | D? | H | B | h | h? | d | d? | d? | i | |
TBL-1\8x65xi | 65 | 56 | 54.5 | 46 | 30 | 27.5 | 8 | 8 | M5 | M5 | 4、6、8、10、12、15、18、20、24、25、30、40、50、80、100 |
TBL-1\10x95xi | 95 | 86 | 84.5 | 48 | 32 | 27.5 | 8 | 10 | M6 | M5 |
