【產品名稱】 手柄桿
【產品型號】 HY8311.6 【執行標準】 JB/T 7271.6-94 (GB4141.15-84) 【產品材質】 鋼 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

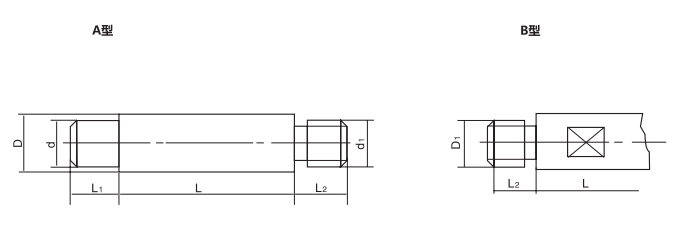

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | ||||||
| Type A | Type B | d | d ? | L | L? | L? | D |
| HY8311.6\A5xLxL? | HY8311.6\BM5xLxL? | 5 | M5 | 12、16、20、25、32 40、50、63、80、100 | 6、8、10 | 8 | 6 |
| HY8311.6\A6xLxL? | HY8311.6\BM6xLxL? | 6 | M6 | 8、10、12 | 10 | 8 | |
| HY8311.6\A8xLxL? | HY8311.6\BM8xLxL? | 8 | M8 | 20、25、32、40、50、63 80、100、125、160、200 | 10、12、16 | 12 | 10 |
| HY8311.6\A10xLxL? | HY8311.6\BM10xLxL? | 10 | M10 | 12、16、20 | 14 | 12 | |
| HY8311.6\A12xLxL? | HY8311.6\BM12xLxL? | 12 | M12 | 25、32、40、50、63、80、100、125 160、200、250、320、400、500、630 | 16、20、25 | 16 | 16 |
| HY8311.6\A16xLxL? | HY8311.6\BM16xLxL? | 16 | M16 | 20、25、32 | 20 | 20 | |
裝配類型：A型為一頭無螺紋，另一頭帶螺紋，B型為兩頭都帶螺紋。
特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
