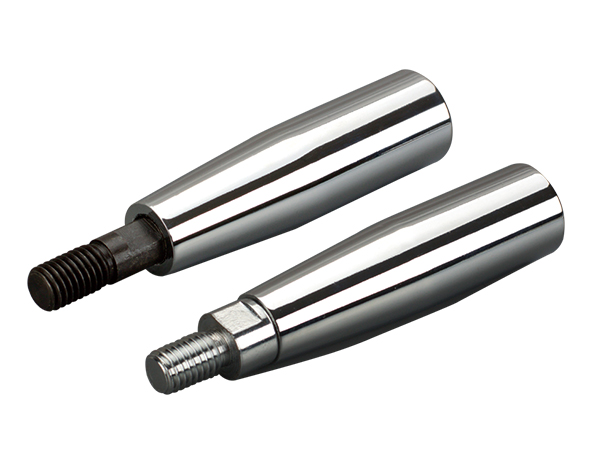

【產品名稱】 | 轉動手柄 |
【產品型號】 | HY8310.5 |
【執行標準】 | JB/T 7270.5-94 (GB4141.5-84) |
【產品材質】 | 鋼 |
【表面處理】 | 鍍鉻或噴砂 |
【生產廠家】 | 象山華洋機床附件廠 |

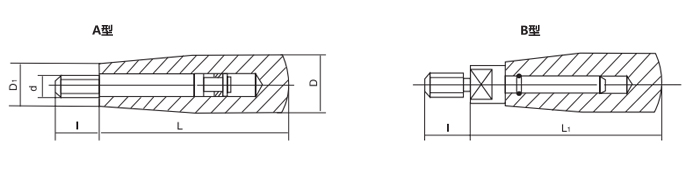

結構圖
參數尺寸
產品編號 | 主要尺寸 | 螺桿 | |||||
Type A | Type B | L | L? | D | D? | d | l |
HY8310.5\AM6x50 | - | 50 | - | 16 | 12 | M6 | 12 |
HY8310.5\AM8x63 | HY8310.5\BM8x71 | 63 | 71 | 18 | 14 | M8 | 14 |
HY8310.5\AM10x80 | HY8310.5\BM10x90 | 80 | 90 | 22 | 16 | M10 | 16 |
HY8310.5\AM12x100 | HY8310.5\BM12x112 | 100 | 112 | 25 | 18 | M12 | 18 |
HY8310.5\AM16x112 | HY8310.5\BM16x126 | 112 | 126 | 32 | 22 | M16 | 20 |
裝配類型: A型為內旋緊,B型為外旋緊;
特殊要求說明:螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
