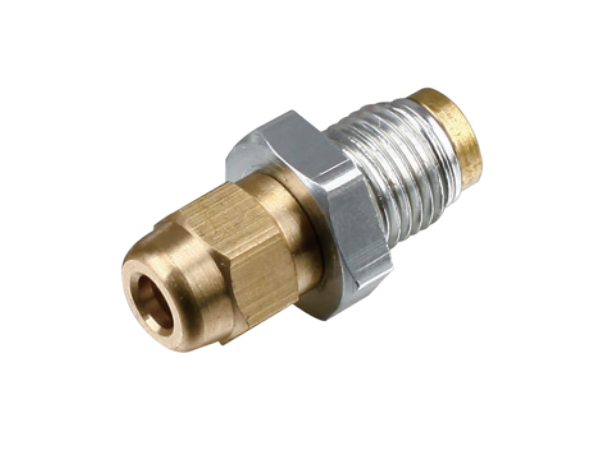

【產品名稱】 | 分流止回出油器 |
【產品型號】 | HY8318.15 |
【執行標準】 | |
【產品材質】 | |
【表面處理】 | |
【生產廠家】 | 象山華洋機床附件廠 |
結構圖

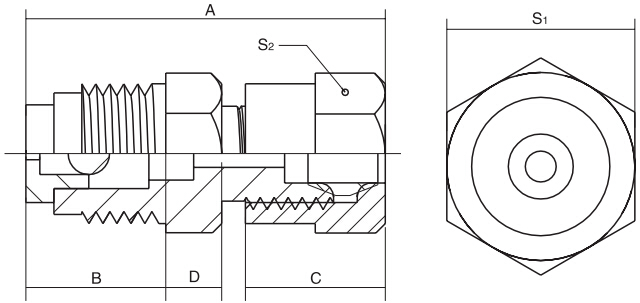

外形及安裝尺寸
型號尺寸 /代號編制 | A | B | C | D | M | S? | S? |
HY8318.15\HDT410 | 27 | 10 | 10 | 5 | 8x1 | 10 | 10 |
使用和特點
◆ HDT.HGP 型分流止回出油器,該出油器主要用于各種機械設備定點,定量要求不高的情況下使用。
◆ 油泵泵油時各點出油器,按油泵所提供的壓力油通過管路接頭連接,頂開出油器內球閥和壓縮彈簧,開始向設備潤滑點加注潤滑油。
◆ 油泵停止供油,出油器內球閥和壓縮彈簧復位,關閉出油口,保證輸出的油液不向油箱內倒流, 確保再次供油能及時到達潤滑點。
◆ 優點,無堵塞,供油量大,安裝方便,成本低等。
◆ 連接方式:可與 TL 型聯接體連接,可直接連接到潤滑孔。
◆連接管路接頭選擇:有卡套式硬管連接,擴卡式軟管連接。

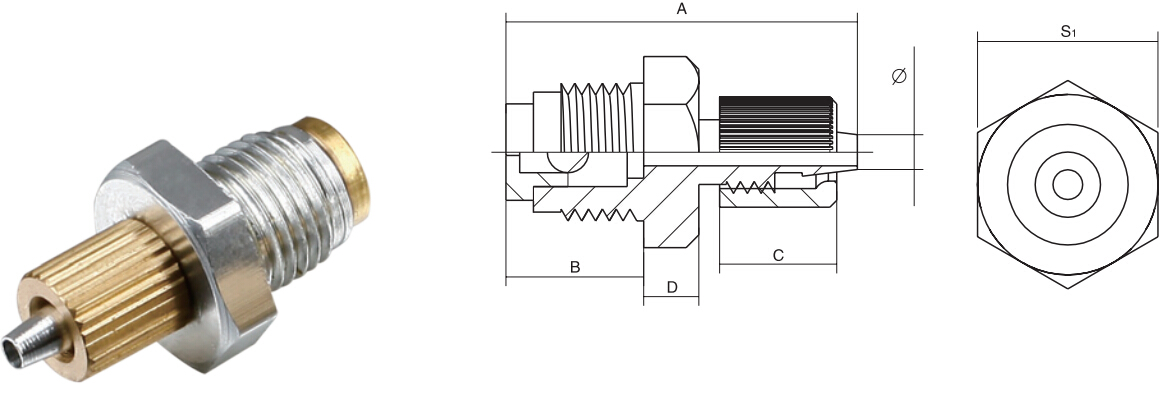

外形及安裝尺寸
型號尺寸 /代號編制 | A | B | C | D | S? | Φ |
HY8318.15\HGP410 | 27 | 10 | 8.5 | 5 | 10 | 2.5 |
