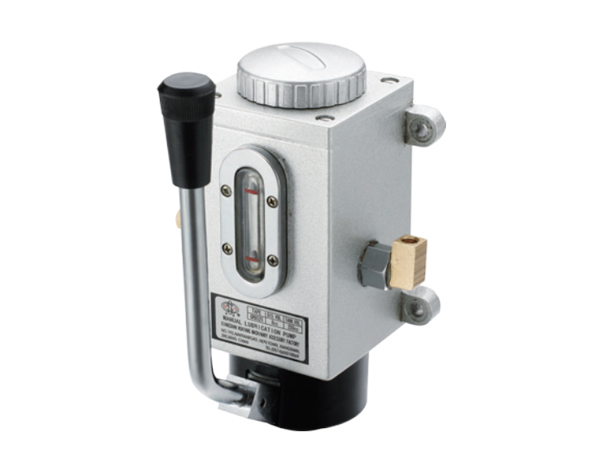

【產品名稱】 | 稀油手動潤滑泵 |
【產品型號】 | HY8318.5 |
【執行標準】 | |
【產品材質】 | |
【表面處理】 | |
【生產廠家】 | 象山華洋機床附件廠 |

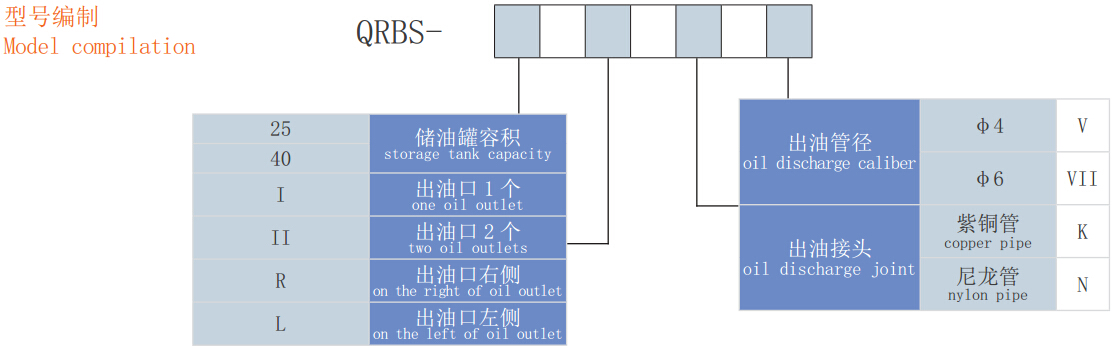

型號說明
使用和特點
◆ QRBS 前置式集中定量手動潤滑泵,柱塞容積式。
◆ 手柄拉出時排油,復位手柄時儲油。
◆ 左右側出油口,軟硬管連接頭,可任意選擇。
◆ 內設雙置過濾器,儲油罐及部件采用鋁合金和鋼件鑄造。
◆ 對潤滑點要求定量供油,可配本系列 D1、D2、HSA、HJB 型計量件,以及 TL 型連接體和其他零部件組成使用。
參數尺寸
型號規格 | 參數項目 | ||
公稱壓力 | 公稱排量 | 油箱容積 | |
HY8318.5\QRBS-25 | 0-1.5Mpa | 8ML/ 次 | 250L |
HY8318.5\QRBS-40 | 0-1.5Mpa | 8ML/ 次 | 400L |
結構圖

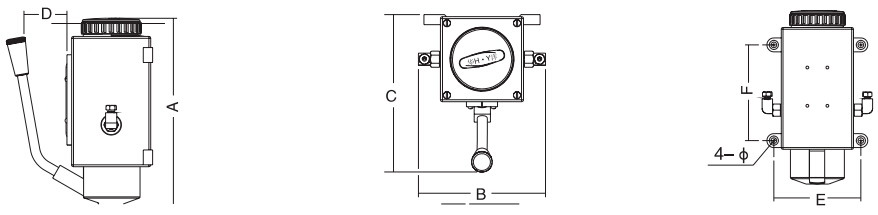

外形及安裝尺寸
型號 | 主要尺寸 | ||||||
A | B | C | D | E | F | 4-φ | |
HY8318.5\QRBS-25 | 180 | 70 | 70 | 34 | 84 | 84 | 7 |
HY8318.5\QRBS-40 | 200 | 126 | 145 | 34 | 100 | 110 | 7 |
