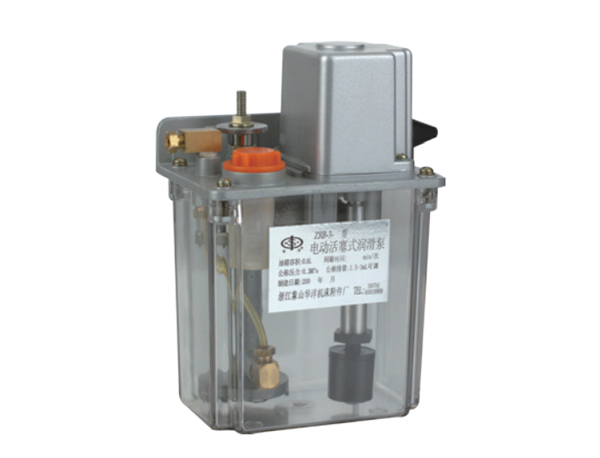

【產品名稱】 | 自動間歇潤滑泵 |
【產品型號】 | HY8318.3 |
【執行標準】 | |
【產品材質】 | |
【表面處理】 | |
【生產廠家】 | 象山華洋機床附件廠 |

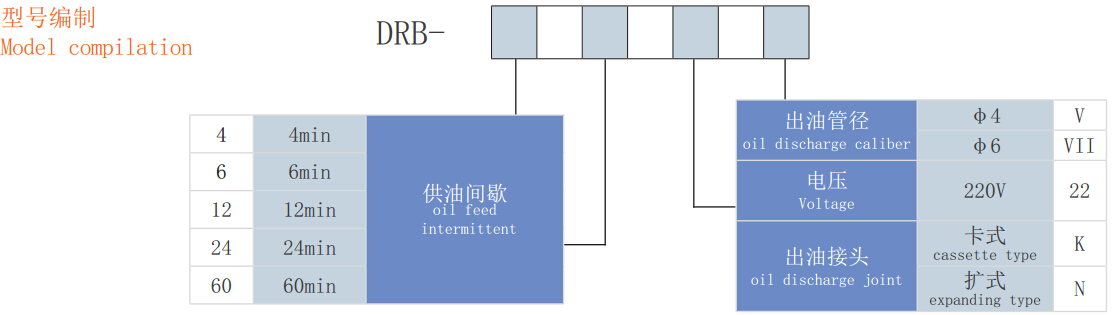

型號說明
使用和特點
◆ 該泵采用機械間歇機構,由 AC220V 微型同步電機獨立電源。
◆ 驅動不同速比的齒輪減速,確定供油與間歇周期。
◆ 其手動拉桿可以調節油量,調式時亦可手動供油。
◆ 其操作簡便,性能可靠,對潤滑點要求定量正確時,可配置本系列定量件 D1.D2
(JHA、JHB 型)及 L 型連接體組成使用。
◆ 可供系統主油管長度 6 米,高 3 米。
◆ 可供潤滑點,按油泵輸出總油量分配到各潤滑點。
◆ 使用潤滑油牌號選選擇,N22# ~ 68# 機械油
參數尺寸
型號規格 | 參數項目 | |||||||
公稱壓力 | 公稱排量(可調) | 油箱容積 | 供油間歇 | 同步電機參數 | ||||
電壓 V | 功率 W | 頻率 Hz | 轉速 r/min | |||||
HY8318.3\DRB | 0.3Mpa | 1.5 ~ 3ML/ 次 | 0.8L | 4,6,12,24,60Min/ 次 | AC220 | 5 | 50 | 15,10,5,2.5,1 |
結構圖

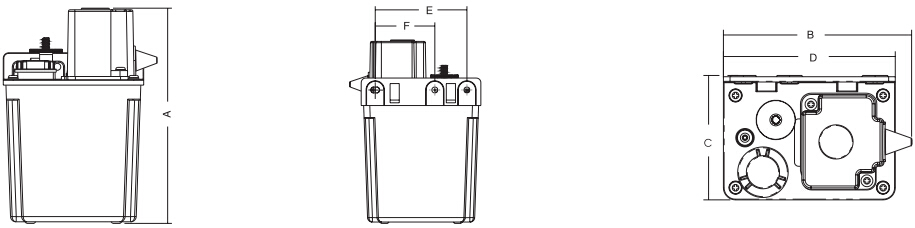

外形及安裝尺寸
主要尺寸 | ||||||
A | B | C | D | E | F | 3-φ |
200 | 143 | 93.5 | 130 | 100 | 65 | 6.5 |
