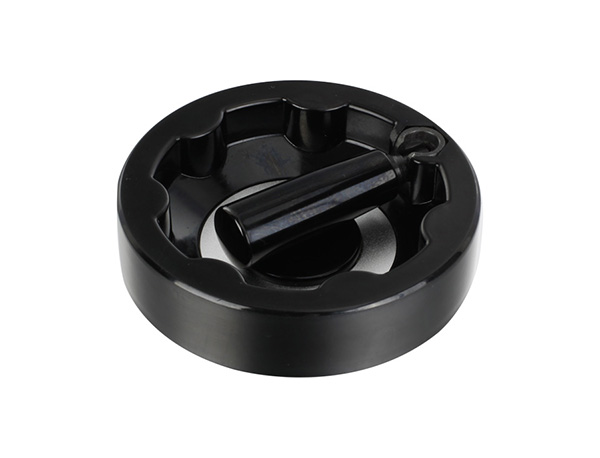

【產品名稱】 | 內波紋手輪 |
【產品型號】 | HY8313.7-1 |
【執行標準】 | |
【產品材質】 | 膠木 |
【表面處理】 | 黑色 |
【生產廠家】 | 象山華洋機床附件廠 |

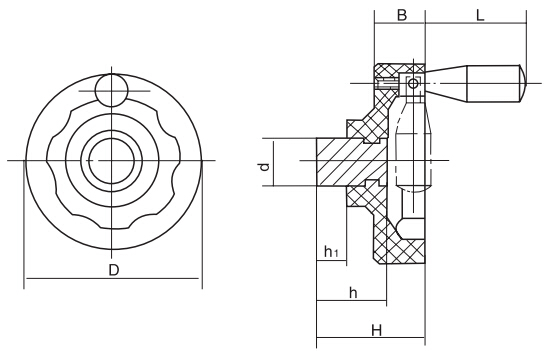

結構圖
參數尺寸
產品編號 | 主要尺寸 | 安裝孔 | |||||
膠木 | D | H | B | L | d | h | h? |
HY8313.7-1\28x100 | 100 | 56 | 26 | 50 | 28 | 37 | 15 |
HY8313.7-1\32x125 | 125 | 61 | 30 | 63 | 32 | 39 | 15 |
HY8313.7-1\36x160 | 160 | 70 | 32 | 80 | 36 | 40 | 15 |
HY8313.7-1\40x200 | 200 | 71 | 34 | 80 | 40 | 44 | 15 |
裝配類型:黑色實心鋼制輪轂。
特殊要求說明:中心孔大小及鍵槽大小可按客戶要求加工定制。
