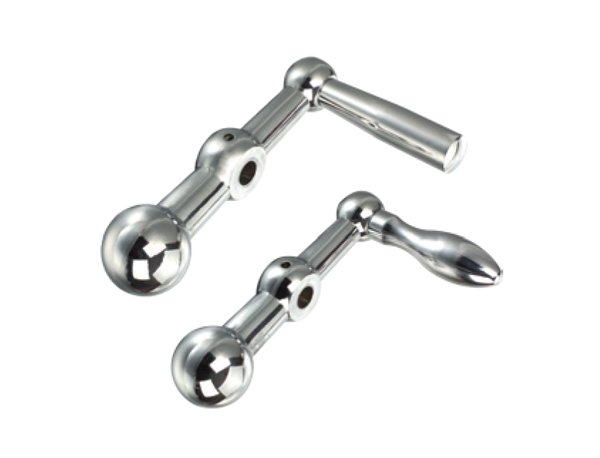

【產品名稱】 HY8310.9-1轉動單柄對重手柄結構圖
【產品型號】 HY8310.9-1 【執行標準】 【產品材質】 鋼或鋅合金 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

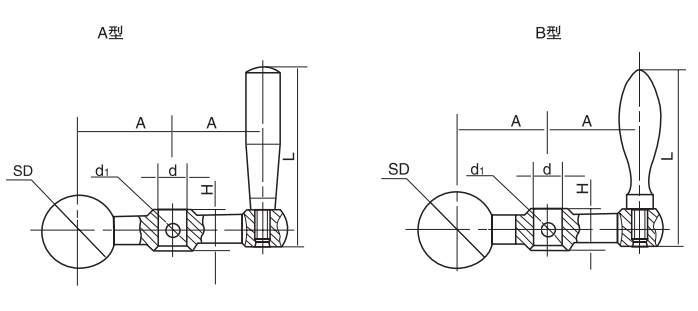

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | A | SD | L | d | d? | H |
| HY8310.9-1\A12x40(50) | HY8310.9-1\B12x40(50) | 40/50 | 32 | 88 | 12 | 4 | 18 |
| HY8310.9-1\A14x63 | HY8310.9-1\B14x63 | 63 | 38 | 112 | 14 | 5 | 22 |
| HY8310.9-1\A16x80 | HY8310.9-1\B16x80 | 80 | 38 | 112 | 16 | 5 | 22 |
| HY8310.9-1\A18x100 | HY8310.9-1\B18x100 | 100 | 45 | 142 | 18 | 6 | 28 |
