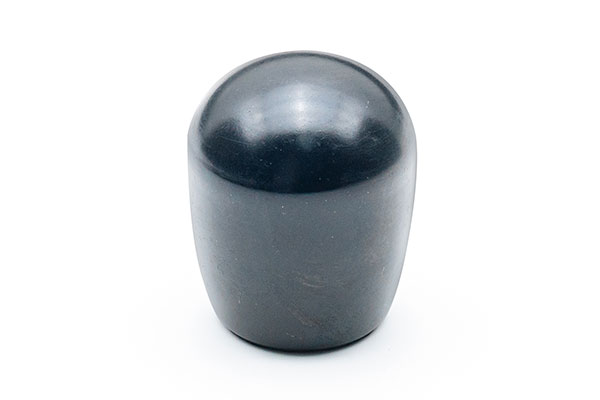

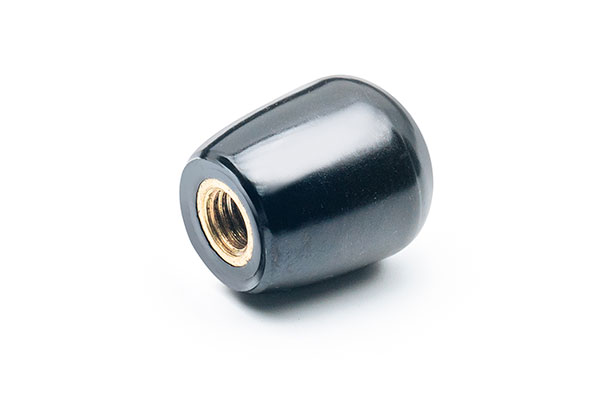

橢圓手柄套
【產品型號】HY8311.4
【執(zhí)行標準】JB/T 7271.4-2014
【產品材質】(手柄套)膠木、(嵌件)銅/鋼

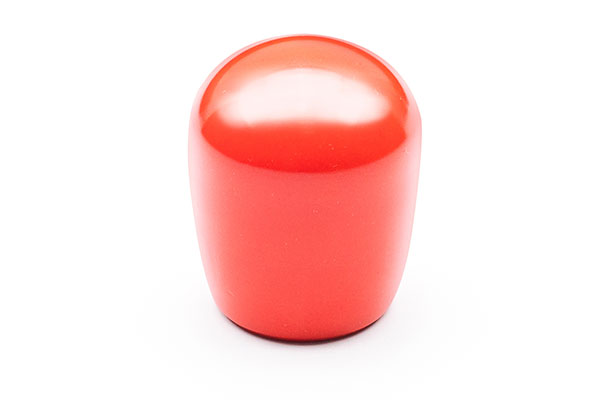

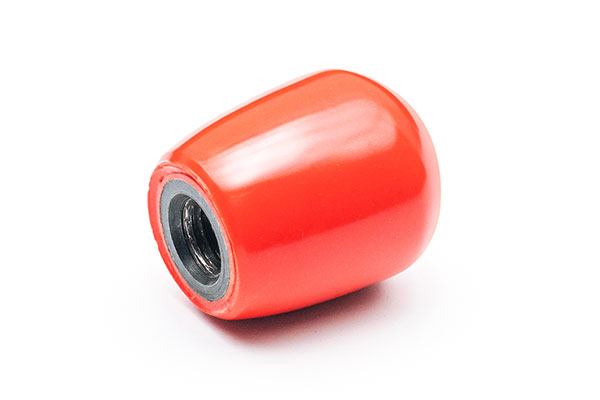

【表面處理】(手柄套)黑色/紅色、嵌件(鋼) 鍍鋅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

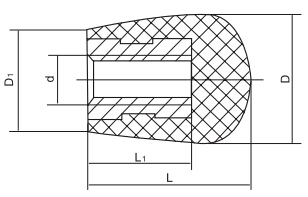

結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | |||
| 膠木 | L | D | D? | d | L1 |
| HY8311.4\M6x20 | 20 | 17 | 14 | M6 | 14 |
| HY8311.4\M8x25 | 25 | 20 | 16 | M8 | 16 |
| HY8311.4\M10x32 | 32 | 25 | 20 | M10 | 20 |
| HY8311.4\M12x40 | 40 | 32 | 25 | M12 | 25 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄套 | 膠木 | 黑色/紅色 |
| 嵌件 | 銅/鋼 | (鋼) 鍍鋅 |
※ 裝配類型：帶螺紋盲孔的鋼制嵌件；
※ 特殊要求說明：螺紋孔大小可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
